【鍛鋼法蘭截止閥相關執行標準】

• 結構：B.B或W.B；OS&Y
• 墊片：不銹鋼+柔性石墨
• 法蘭連接
• 整體閥座
• 設計和制造：GB/T1224;GB/T1228;GB/T12235
• 法蘭尺寸：JB/T82.1-82.4-94
• 結構長度：JB/T96-95
• 實驗和檢驗：API598
• 主體材質：A105,LF2,F5,F11,F22,F304,F304L,F316,F316L
• 【鍛鋼法蘭截止閥簡述】
  鍛鋼法蘭截止閥有三種蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封�？蛻粲刑厥庖�求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。

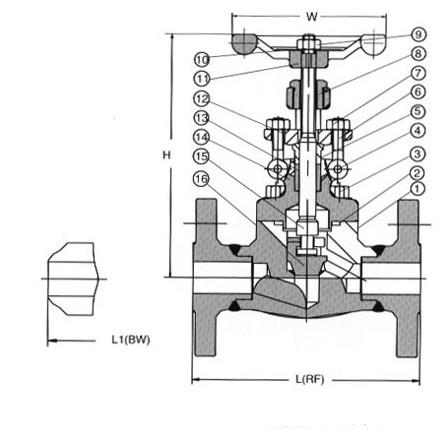

• 【鍛鋼法蘭截止閥結構解剖圖】



  鍛鋼法蘭截止閥150Lb~600Lb 標準材質明細表

  序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
  		Type A105	Type F22	Type F304(L)	Type F316(L)
  1	閥體	A105	A182 F22	A182 F304(L)	A182 F316(L)
  2	墊片	Corrugated SS+graphite		SS+PTFE
  3	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
  4	圓柱銷	A276 420		A276 304
  5	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
  6	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
  7	螺母	A194 2H	A194 4	A194 8	A194 8M
  8	閥桿螺母	A276 410
  9	螺母	A194 2H	A194 4	A194 8	A194 8M
  10	銘牌	SS
  11	手輪	A197
  12	填料壓板	A216 WCB		A351 CF8
  13	填料	Flexible Graphite		PTFE
  14	閥蓋	A105	A276 304	A182 F304(L)	A182 F316(L)
  15	閥桿	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
  16	閥瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
  適用介質		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
  適用溫度		-29℃～425℃		-29℃～550℃	-29℃～180℃

  注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
  CS=碳鋼；AS=合金鋼；SS=不銹鋼；
  尺寸（mm）和重量（kg）

  NPS			1/2"	3/4"	1"	11/4"	11/2"	2"
  L(RF) L1(BW)	150Lb		108	117	127	140	165	203
  	300Lb		152	178	203	216	229	267
  	600Lb		165	190	216	229	241	292
  H(開)	150Lb～300Lb		166	171	207	240	258	330
  	600Lb		171	207	240	258	330	380
  W			100	100	125	160	160	180
  重量	150Lb	RF	4.5	6.9	9.8	13.5	19.5	28.0
  		BW	2.3	3.6	7.8	8.2	12.0	15.0
  	300Lb	RF	4.8	7.7	11.0	16.8	21.2	32.6
  		BW	2.8	4.0	8.5	9.2	12.6	16.8
  	600Lb	RF	5.6	7.8	12.5	17.0	23.5	38.8
  		BW	3.4	4.7	9.2	10.5	13.3	18.9

  鍛鋼法蘭端截止閥900Lb~1500Lb 標準材質明細表

  序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
  		Type A105	Type F22	Type F304(L)	Type F316(L)
  1	閥體	A105	A182 F22	A182 F304(L)	A182 F316(L)
  2	墊片	Corrugated SS+graphite		SS+PTFE
  3	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
  4	銷釘	A276 420		A276 304
  5	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
  6	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
  7	螺母	A194 2H	A194 4	A194 8	A194 8M
  8	閥桿螺母	A276 410
  9	螺母	A194 2H	A194 4	A194 8	A194 8M
  10	銘牌	SS
  11	手輪	A197
  12	填料壓板	A216 WCB		A351 CF8
  13	填料	柔性石墨		PTFE
  14	閥蓋	A105	A276 304	A182 F304(L)	A182 F316(L)
  15	閥桿	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
  16	閥瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
  適用介質		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
  適用溫度		-29℃～425℃		-29℃～550℃	-29℃～180℃

  注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
  CS=碳鋼；AS=合金鋼；SS=不銹鋼；
  尺寸（mm）和重量（kg）


  NPS		1/2"	3/4"	1"	11/4"	11/2"	2"
  L(RTJ)	900Lb～1500Lb	216	229	254	279	305	371
  H(BW)	900Lb～1500Lb	216	229	254	279	305	368
  H(開)		207	207	240	258	330	355
  W		125	125	160	160	180	200
  柔性石墨	RTJ	8.0	13.2	17.4	19.0	24.5	31.0
  	BW	5.2	10.0	14.6	15.8	20.5	27.8

• 【鍛鋼法蘭截止閥安裝說明】

  1. 手輪、手柄操作的截止閥可安裝在管道的任何位置上。
  2. 手輪、手柄及微動機構，不允許作起吊用。
  3. 介質的流向應與閥體所示箭頭方向一致。



  訂貨須知：

  一、①鍛鋼法蘭截止閥產品名稱與型號②鍛鋼法蘭截止閥口徑③鍛鋼法蘭截止閥是否帶附件以便我們的為您正確選型。

  二、若已經由設計單位選定正鋼閥門鍛鋼法蘭截止閥型號，請按鍛鋼法蘭截止閥型號直接向我司銷售部訂購。

  三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
