日標法蘭截止閥

首頁> 日標法蘭截止閥
所屬系列: 截止閥系列
名稱: 日標法蘭截止閥
型號: J41Y J41H
檢索關鍵字: 日標法蘭截止閥
銷售電話:021-59965667 59988753 圖文傳真:021-56467791

點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系!





日標法蘭截止閥概述

日標法蘭截止閥采用彈性V形聚四氟乙烯或丁腈橡膠作為動密封填料,由填料蓋/不銹鋼彈簧提供初始密封,填料密封性能隨介質壓力上升而增強,即具有自密封性能,無需人工維護。區別于其它閥門,適用于大多數高中壓燃氣輸送管線、混氣站、儲配站等場合。

日標法蘭截止閥主要設計參數

設計、制造:GB/T12235-89、JIS B2071、B2081
法蘭連接:JB/T79-94、GB9113-2000、JIS B2212、B2214
結構長度:GB12221-89、JIS B2002
公稱通徑:DN15~300mm
公稱壓力:PN1.6、2.5、4.0MPa、10k、20k

日標法蘭截止閥主要性能參數

公稱壓力 殼體試驗 密封試驗 上密封試驗 適用介質 適宜溫度
JIS-10K 1.5 2.4 1.76 1.76 液化氣、天然氣等等 -40~+80℃
2.5 3.75 2.75 2.75
JIS-20K 4.0 6.0 4.4 4.4

日標法蘭截止閥零部件材料

閥體、閥蓋 閥桿、閥瓣 密封面 填料
WCB 不銹鋼 不銹鋼和尼龍 聚四氟乙烯丁腈橡膠

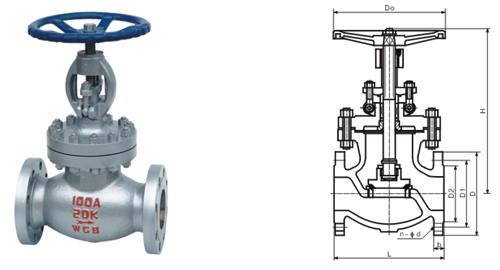

日標法蘭截止閥產品結構圖

日標法蘭截止閥外形尺寸

JIS 10K PN1.6、2.5MPa
公稱通徑DN 主要連接尺寸/mm 重量/kg
(mm) (in) d L D D1 D2 b Z-Ød ≈H D0
15 1/2 15 108 95 70 52 12 4-Ø15 240 125
20 3/4 20 117 100 75 58 14 4-Ø15 240 125
25 1 25 127 125 90 70 14 4-Ø19 242 125
32 11/4 32 140 135 100 80 16 4-Ø19 175 125
40 11/2 40 165 140 105 85 16 4-Ø19 286 160
50 2 51 203 155 120 100 16 4-Ø19 360 200 24
65 21/2 64 216 175 140 120 18 4-Ø19 380 200 34
80 3 76 241 185 150 130 18 8-Ø19 415 250 42
100 4 102 292 210 175 155 18 8-Ø19 465 280 70
125 5 127 356 250 210 185 20 8-Ø23 515 300
150 6 152 406 280 240 215 22 8-Ø23 545 355 120
200 8 203 495 330 290 265 22 12-Ø23 675 400 200
JIS 20K PN4.0MPa
15 1/2 13 152 95 70 52 14 4-Ø15 253 90
20 3/4 19 178 100 75 58 16 4-Ø15 298 100
25 1 25 203 125 90 70 16 4-Ø19 315 130
32 11/4 32 216 135 100 80 18 4-Ø19 300 150
40 11/2 38 229 140 105 85 18 4-Ø19 352 180
50 2 51 267 155 120 100 22 8-Ø19 420 200 32
65 21/2 64 292 175 140 120 24 8-Ø19 465 250 45
80 3 76 318 200 160 135 26 8-Ø23 490 280 60
100 4 102 356 225 185 160 28 8-Ø23 590 355 100
125 5 127 400 270 225 195 30 8-Ø25 690 405
150 6 152 444 305 260 230 32 12-Ø25 760 455 190
200 8 203 559 350 305 275 34 12-Ø25 1070 600 310

日標法蘭截止閥安裝注意事項

1. 手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2.
手輪、手柄及微動機構,不允許作起吊用。
3.
介質的流向應與閥體所示箭頭方向一致。



訂貨須知:
一、①日標法蘭截止閥產品名稱與型號②日標法蘭截止閥口徑③日標法蘭截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門日標法蘭截止閥型號,請按日標法蘭截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的正鋼閥門專家為您審核把關。
