氣動螺紋球閥

首頁> 氣動螺紋球閥
所屬系列: 球閥系列
名稱: 氣動螺紋球閥
型號: Q611F
檢索關鍵字: 氣動螺紋球閥
銷售電話:021-59965667 59988753 圖文傳真:021-56467791

點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系!





氣動螺紋球閥概述

三片式螺紋球閥體積小,是由三部分閥殼組成,由四只較長螺栓從兩端夾住中間閥體與閥球而成。其優點是維修拆卸時不用拆卸管路螺紋,而直接拆卸四只螺栓,閥體中間部分既可取出。工作原理也是通過氣動執行器90度的旋轉來帶動球體的旋轉以達到介質的流通與阻斷。執行器與閥體的直接連接減少了發生故障的機率。適用于輕工機械體積小空間窄的場合。

■防火、防靜電設計

■閥桿防爆出裝置

■閥球上設計有壓力平衡孔

■雙層閥桿填料與對壓碟型彈片裝置

氣動三片式球閥附件選項

回訊器:也叫限位開關,遠程反饋開關信號(防爆)

電磁閥:雙作用選二位五通、單作用選二位三通(防爆)

三聯件:可對氣源穩壓、過濾、氣缸加潤滑油

手輪機構:轉動手輪機構,可實現手動開、關閥

電氣定位器:輸入4~20mA信號,實現閥門調節功能

備注: 氣缸參數請另參考所選配的氣動執行器資料

氣動螺紋球閥參數

驅 動

壓縮空氣5~7bar(可帶手輪)

公稱通經

15~100mm

公稱壓力

1.6~6.3MPa

適用溫度

PTFE:-29~+178℃

EK:-29~+250℃

連接方式

螺紋

閥結構

三塊式

閥體材質

316L、316、304、304L碳鋼

閥球材質

316L、316、304L、304

密封材質

PTFE 、EK、Y

適用介質

氣體、水及油類等

可選附件

限位開關、定位器、電磁閥、減壓閥

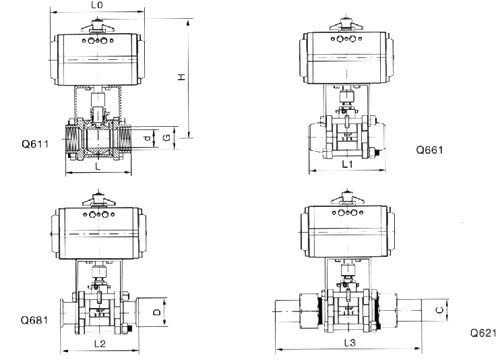

氣動螺紋球閥產品結構圖

氣動螺紋球閥主要連接尺寸

DN

外形連接尺寸
Connecting Flange Size

DN

in

d

L

G

L1

L2

D

L3

C

L0

H

15

1/2

15

73

1/2″

81

85

34

175

22

140/178

62/75

20

3/4

20

85

3/4″

92

100

50.5

190

28

140/178

62/75

25

1

25

91

1″

103

115

50.5

200

33

140/214

62/91

32

11/4

32

112

11/4″

123

130

50.5

230

40

164/214

75/91

40

11/2

40

120

11/2″

136

150

50.5





164/246

75/101

50

2

50

147

2″

155

180

64





190/295

91/112

65

21/2

65

168

21/2″

190

230

77.5





210/340

101/127

80

3

80

204

3″

220

260

91





247/398

112/139

氣動螺紋球閥主要零部件材料

序號
NO

零件名稱
Accessory name

材質
Material

1

螺栓
Stud

不銹鋼304
Stainless Steel304

2

接頭
Connector

不銹鋼CF8、CF8M
Stainless Steel CF8、CF8M

3

閥座
Seat

PTFE

4

球體
ball

不銹鋼304、316
Stainless Steel304、316

5

閥體
Body

不銹鋼CF8、CF8M
Stainless Steel CF8、CF8M

6

螺母
Nut

不銹鋼304
Stainless Steel304

7

閥桿
Stem

不銹鋼304、316
Stainless Steel304、316

8

墊片
Gasket

PTFE

9

填料
Packing

PTFE

10

壓蓋
Gland

不銹鋼304、316
Stainless Steel304、316

11

支架
Yoke

不銹鋼CF8
Stainless Steel CF8

12

連接套
Connecting Set

不銹鋼304、316
Stainless Steel304、316

訂貨須知:
一、①氣動螺紋球閥產品名稱與型號②氣動螺紋球閥口徑③氣動螺紋球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門氣動螺紋球閥型號,請按氣動螺紋球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的正鋼閥門專家為您審核把關。
