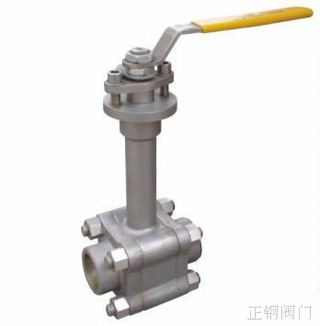

【鍛鋼低溫球閥概述】
鍛鋼低溫球閥主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。鍛鋼閥門與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。
【鍛鋼低溫球閥應用標準】
低溫球閥符合API 602，MSS-SP-118和BS6364。檢驗與測試按API598，標志按MSS-SP-25。
【鍛鋼低溫球閥壓力等級】
class 150-2500lb
【鍛鋼低溫球閥材質明細表】
| 序號 |
零件名稱 |
AS to ASTM |
SS to ASTM |
| Type A352 LF2 |
Type A352 LF3 |
Type F304(L) |
Type F304(L) |
| 1-2 |
閥體/閥蓋 |
Type A352 Lf2 |
Type A352 Lf3 |
A182 F304(L) |
A182 F304(L) |
| 3 |
等長雙頭螺栓 |
A193L7+鍍鎘 |
A193 3 B8 |
A193 B8 |
A193 B8M |
| 4 |
螺母 |
A193L7+鍍鎘 |
A194 8 |
A194 8 |
A194 8M |
| 5,8 |
密封圈、墊片 |
RTFE+Cu粉/尼龍1010/PPL |
| 6 |
球體 |
A182 F304 |
A182 F304（L） |
A182 F304(L) |
A182 F316(L) |
| 7 |
閥桿 |
A182 F304 |
A182 F304（L） |
A182 F304(L) |
A182 F316(L) |
| 9,10 |
止推片、填料 |
RTFE+Cu粉/尼龍1010/PPL,碳素纖維 |
| 11 |
壓蓋 |
A105N |
A351 CF8 |
| 12 |
定位片 |
A182 F321 |
| 13 |
扁螺母 |
A194 4+鍍鎘 |
A194 8 |
A194 8 |
A194 8 |
| 14 |
手柄 |
A193 L7+鍍鎘 |
A193 B8 |
A193 B8 |
A193 B8 |
| 15 |
圓柱銷 |
Q235A |
| 適用溫度 |
≥-40°C |
≥-101°C |
≥-196°C |

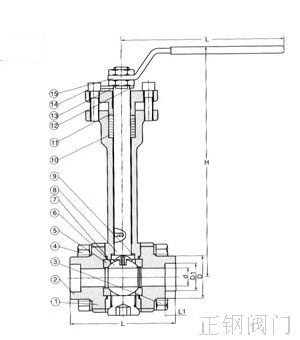

【鍛鋼低溫球閥產品結構圖】
【鍛鋼低溫球閥主要連接尺寸】
| DN |
Inch |
L |
d |
L1 |
D |
D1 |
H |
W |
| 15 |
1/2 |
92 |
13 |
9.6 |
36 |
21.8 |
230 |
160 |
| 20 |
3/4 |
111 |
18 |
12.7 |
42 |
27.3 |
260 |
220 |
| 25 |
1 |
127 |
23 |
12.7 |
52 |
33.8 |
280 |
220 |
| 32 |
11/4 |
140 |
28 |
12.7 |
60 |
42.6 |
290 |
250 |
| 40 |
11/2 |
152 |
35 |
12.7 |
68 |
48.7 |
320 |
300 |
| 50 |
2 |
178 |
45 |
15.9 |
80 |
61.2 |
340 |
350 |
訂貨須知：
一、①鍛鋼低溫球閥產品名稱與型號②鍛鋼低溫球閥口徑③鍛鋼低溫球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門鍛鋼低溫球閥型號，請按鍛鋼低溫球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
