LCB碳素鋼低溫閘閥產品用途：
低溫法蘭閘閥（DZ41H、DZ40H、DZ41Y、DZ40Y低溫鑄鋼閘閥、低溫碳鋼閘閥、低溫法蘭閘閥、低溫閘閥）適用于甲烷、液態天然氣、已烯、二氧化碳、液氨、液氧、液氮、液氫等低溫介質。
LCB碳素鋼低溫閘閥產品特點：
1、為防止中腔異常升壓，在閘板的進口側設置了泄壓孔
2、根據閥門的工作溫度確定閥蓋的頂部長度，確保閥桿填料的可靠密封
3、根據工作溫度合理選用填料，墊片等零件的材料
4、嚴格控制材料的化學成份及低溫沖擊韌性等力學性能指標
5、采用多種配管法蘭標準及密封面型式，適用于各種工程需要
LCB碳素鋼低溫閘閥性能參數：
|
體蓋板 |
閥桿 |
密封面 |
墊片 |
填料 |
工作溫度 |
適用介質 |
|
ZGoCrMNVAI低溫高壓鑄鋼 |
1Cr7Ni12 |
STL/STL |
1Cr13/柔性石墨
低溫石棉 |
PTFE浸聚四氟乙
烯石棉繩
柔性石墨 |
-46 |
丙烷/炳烯
甲醇/乙烷
煤氣/液氨 |
|
LCB |
|
ZGoCrMNVAI低溫高壓鑄鋼 |
-60 |
|
LC1 |
|
ZGoCrMNVAI低溫高壓鑄鋼 |
-73 |
|
LC2 |
|
ZGoCrMNVAI低溫高壓鑄鋼 |
1Cr18Ni9Ti |
STL/STL |
1Cr13/柔性石墨
低溫石棉 |
PTFE浸聚四氟乙
烯石棉繩
柔性石墨 |
-101 |
|
LC3 |
|
ZGoCrMNVAI低溫高壓鑄鋼 |
-115 |
|
LC4 |
|
ZGoCrMNVAI低溫高壓鑄鋼 |
-196 |
|
CF8 |

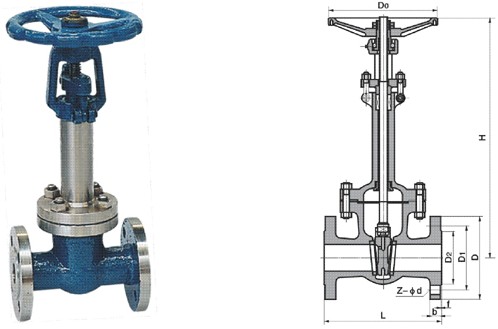

LCB碳素鋼低溫閘閥主要外形和連接尺寸mm：
|
公稱通徑
DN |
主要外形尺寸和連接尺寸mm |
|
L |
D |
D1 |
D2 |
b |
Z-d |
H |
D0 |
|
16 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4-14 |
320 |
140 |
|
25 |
160 |
115 |
85 |
65 |
14 |
4-14 |
350 |
160 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4-18 |
385 |
180 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4-18 |
420 |
200 |
|
50 |
250 |
160 |
125 |
100 |
16 |
4-18 |
540 |
240 |
|
65 |
270 |
180 |
145 |
120 |
18 |
4-18 |
610 |
240 |
|
80 |
280 |
195 |
160 |
135 |
20 |
8-18 |
690 |
280 |
|
100 |
300 |
215 |
180 |
155 |
20 |
8-18 |
780 |
300 |
|
125 |
325 |
245 |
210 |
185 |
22 |
8-18 |
930 |
320 |
|
150 |
350 |
280 |
240 |
210 |
24 |
8-23 |
980 |
360 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12-23 |
1180 |
400 |
|
250 |
450 |
405 |
355 |
320 |
30 |
12-25 |
1390 |
450 |
|
300 |
500 |
460 |
410 |
375 |
30 |
12-25 |
1620 |
560 |
|
350 |
550 |
520 |
470 |
425 |
34 |
16-25 |
1810 |
640 |
|
400 |
600 |
580 |
525 |
485 |
36 |
16-30 |
1970 |
640 |
|
25 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4-14 |
320 |
140 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4-14 |
350 |
160 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
385 |
180 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4-18 |
420 |
200 |
|
50 |
250 |
160 |
125 |
100 |
20 |
4-18 |
540 |
240 |
|
65 |
270 |
180 |
145 |
120 |
22 |
8-18 |
610 |
240 |
|
80 |
280 |
195 |
160 |
135 |
22 |
8-18 |
690 |
280 |
|
100 |
300 |
230 |
190 |
160 |
24 |
8-23 |
780 |
300 |
|
125 |
325 |
270 |
220 |
188 |
28 |
8-25 |
930 |
320 |
|
150 |
350 |
300 |
250 |
218 |
30 |
8-25 |
980 |
360 |
|
200 |
400 |
360 |
310 |
278 |
34 |
12-25 |
1180 |
400 |
|
250 |
450 |
425 |
370 |
332 |
36 |
12-30 |
1390 |
450 |
|
300 |
500 |
485 |
430 |
390 |
40 |
16-30 |
1620 |
560 |
|
350 |
550 |
550 |
490 |
448 |
44 |
16-34 |
1810 |
640 |
|
400 |
600 |
610 |
550 |
505 |
48 |
16-34 |
1990 |
640 |
正鋼溫馨提示：
請在訂貨時提供詳細型號、壓力、口徑、材質、介質、溫度、交貨地、交貨時間。
