柱塞式蒸汽閘閥

首頁> 柱塞式蒸汽閘閥
所屬系列: 柱塞閥系列
名稱: 柱塞式蒸汽閘閥
型號: UZ41SM
檢索關鍵字: 柱塞式蒸汽閘閥
銷售電話:021-59965667 59988753 圖文傳真:021-56467791

點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系!





柱塞式蒸汽閘閥介紹】

UZ41SM柱塞式蒸汽閘閥是根據原有的閘閥連接尺寸設計制造的,由于閘閥在使用過程中出現外漏,密封環帶復性較差,使用壽命短等缺點,本柱塞閘閥結合了柱塞閥的無泄漏優點和閘閥啟閉快又耐高溫高壓的特點,成為一種結構新穎的無泄漏柱塞式蒸汽閘閥。

柱塞式蒸汽閘閥結構特點】

1、UZ41SM柱塞式蒸汽閘閥是由閥體、閥蓋、閥桿、柱塞、導向套、密封環、手輪等零件組成 (如圖)。當手輪旋轉時,通過閥桿帶動柱塞在導向套中上、下往復運動,使柱塞端部斜錐面與閥座面完成閥門的開啟與關閉功能。

2、在閥門中柱塞與密封環采用過盈配合,通過調節中法蘭螺栓預緊力,使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封從而耐磨 性高的無毒新型密封材料,所以密封可靠、經久耐用,從而提高閥門的使用壽命。

3、UZ41SM柱塞式蒸汽閘閥是根據原有的閘閥連接尺寸設計制造的,由于閘閥在使用過程中出現外漏,密封環帶復性較差,使用壽命短等缺點,本柱塞閘閥結合了柱塞閥的無泄漏優點和閘閥啟閉快又耐高溫高壓的特點,成為一種結構新穎的無泄漏柱塞閘閥。

柱塞式蒸汽閘閥性能規范】

閥體材料
適用溫度
適用介質
壓力范圍
鑄鋼
≤250℃
水、蒸汽、油品
PNl.6-4.0MPa
鑄鐵
≤180℃
水、蒸汽、油品
PNl.6
不銹鋼
≤200℃
硝酸、醋酸
通徑范圍
含鉬不銹鋼
≤200℃
氮、氫、尿素等
DNl 5-400mm

柱塞式蒸汽閘閥試驗規范標準】

實驗項目
實驗介質
實驗壓力
壓強實驗
1.5PN
高壓密封試驗
1.1PN
低壓氣密封試驗
0.5-O.7MPa

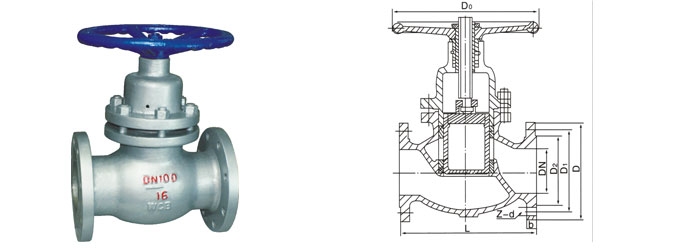

柱塞式蒸汽閘閥外形結構】

柱塞式蒸汽閘閥連接尺寸】

DN(mm)
尺寸(mm)
UZ41SM-16C(Y、P、R)
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
130
150
160
180
240
250
265
280
300
325
350
400
450
500
550
600
W
100
100
120
140
160
180
200
240
270
310
340
400
520
640
760
900
D
95
105
115
135
145
160
180
195
215
245
280
335
405
460
520
580
K
65
75
85
100
110
125
145
160
180
210
240
295
355
410
470
525
D1
45
55
65
78
85
100
120
135
155
185
210
265
320
375
435
485
t
14
14
14
16
16
16
18
20
20
22
24
26
30
30
34
36
n-φ
4-14
4-14
4-14
4-18
4-18
4-18
4-18
8-18
8-18
8-18
8-23
8-23
12-23
12-25
16-25
16-30



DN(mm)
尺寸(mm)
UZ41SM-25C(Y、P、R)
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
130
150
160
180
240
250
265
280
300
325
350
400
450
500
550
600
W
100
100
120
140
160
180
200
240
280
310
340
400
520
640
760
900
D
95
105
115
135
145
160
180
195
230
270
300
360
425
485
550
610
K
65
75
85
100
110
125
145
160
190
220
250
310
370
430
490
550
D1
45
55
65
78
85
100
120
135
160
188
218
278
332
390
448
505
t
16
16
16
18
18
20
22
22
24
28
30
34
36
40
44
48
n-φ
4-14
4-14
4-14
4-18
4-18
4-18
8-18
8-18
8-23
8-25
8-25
12-25
12-30
16-30
16-34
16-34



DN(mm)
尺寸(mm)
UZ41SM-40C(Y、P、R)
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
130
150
160
180
200
250
265
280
300
325
350
400
450
500
550
600
W
100
100
120
140
160
180
200
240
280
310
340
400
520
640
760
900
D
95
105
115
135
145
160
180
195
230
270
300
375
445
510
570
655
K
65
75
85
100
110
125
145
160
190
220
250
320
385
450
510
585
D1
45
55
65
78
85
100
120
135
160
188
218
282
345
408
465
535
t
16
16
16
18
18
20
22
22
24
28
30
38
42
46
52
58
n-φ
4-14
4-14
4-14
4-18
4-18
4-18
8-18
8-18
8-12
8-26
8-26
12-30
12-33
16-33
16-36
16-39



DN(mm)
尺寸(mm)
UZ41SM-64C(Y、R、P)
50
65
80
100
125
150
200
L
250
280
310
350
400
450
550
W
200
240
280
310
340
400
520
D
175
200
210
250
295
340
405
K
135
160
170
200
240
280
345
D1
105
130
140
168
202
240
300
t
26
28
30
32
36
38
44
n-φ
4-23
8-23
8-23
8-25
8-30
8-34
12-34



DN(mm)
尺寸(mm)
UZ41SM-100C(Y、R、P)
50
65
80
100
125
150
200
L
250
280
310
350
400
450
550
W
200
240
280
310
340
400
520
D
195
220
230
285
310
350
430
K
145
170
180
210
250
290
360
D1
112
138
148
172
210
250
312
t
28
32
34
38
42
40
54
n-φ
4-25
8-25
8-23
8-30
8-34
12-34
12-41

柱塞式蒸汽閘閥安裝和維修】

1、本柱塞閥可在任意位置安裝,介質流動方向見閥體一箭頭所示。

2、在短時間內,冷熱交替溫差較大的管道中,柱塞閥不能使用。

3、正鋼公司生產的柱塞閥出廠前均按ZBJ16006進行試驗、驗收、使用時只需將外表及孔腔清洗干凈,不必拆洗和更換。

4、經過一段時間的使用密封環如有磨損及滲漏必須先將閥門關閉后,再將中法蘭螺栓均勻地略加旋緊以至不滲漏即可同時更換時應防止柱塞和新裝密封環裂痕和碰傷。



正鋼溫馨提示:
1請在訂貨時提供詳細型號、壓力、口徑、材質、介質、溫度、交貨地、交貨時間。

2
對柱塞閥的連接方式:可選用螺紋(內螺紋或外螺紋)法蘭式,焊接式等。
3正鋼專業為您打造適合您的柱塞閥產品,歡迎您的來電(☏:400-6868-625)或瀏覽正鋼官方網站http://m.jennith.cn
