【內螺紋針型閥性能優點】
內螺紋針型閥閥體材質采用不銹鋼（2Cr13或1Cr18Ni9Ti)鍛制而成，如用戶需要也可用40鋼鍛制。連接形式采用英制圓柱管牙內螺紋加工。適用于化工、化肥、工業鍋爐等管道。
【內螺紋針型閥用途】
內螺紋針型閥是一種可以精確調整的閥門，密封性能好，一般適用于較小流量,較高溫高壓的氣體或者液體的介質，也適合與壓力表配合使用。
【內螺紋針型閥技術規范】
工作壓力:≤10000PSI;
使用溫度:-29℃～+570℃;
規格尺寸:￠6～￠50;
連接形式:內螺紋;
結構特征:錐面密封;
閥體材質:碳鋼、不銹鋼、鉻鉬鋼等;
適用介質:水、油、氣等腐蝕性與非腐蝕性介質;
制造標準: GB/T12224-2005、JB/T7747-1995;
閥門檢測及試驗標準:JB/T9092-1999
【內螺紋針型閥性能參數】
|
型號 |
公稱壓力(Mpa) |
試驗壓力PS(Mpa) |
工作壓力(Mpa) |
工作溫度(℃) |
適用介質 |
|
殼體 |
密封(液) |
密封(氣) |
|
J13W-16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
P≤540℃ |
液化石油氣
水、酸、蒸汽、
油品等 |
|
J13W-40 |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
|
J13W-160 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
C≤425℃ |
|
J13W-320 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |

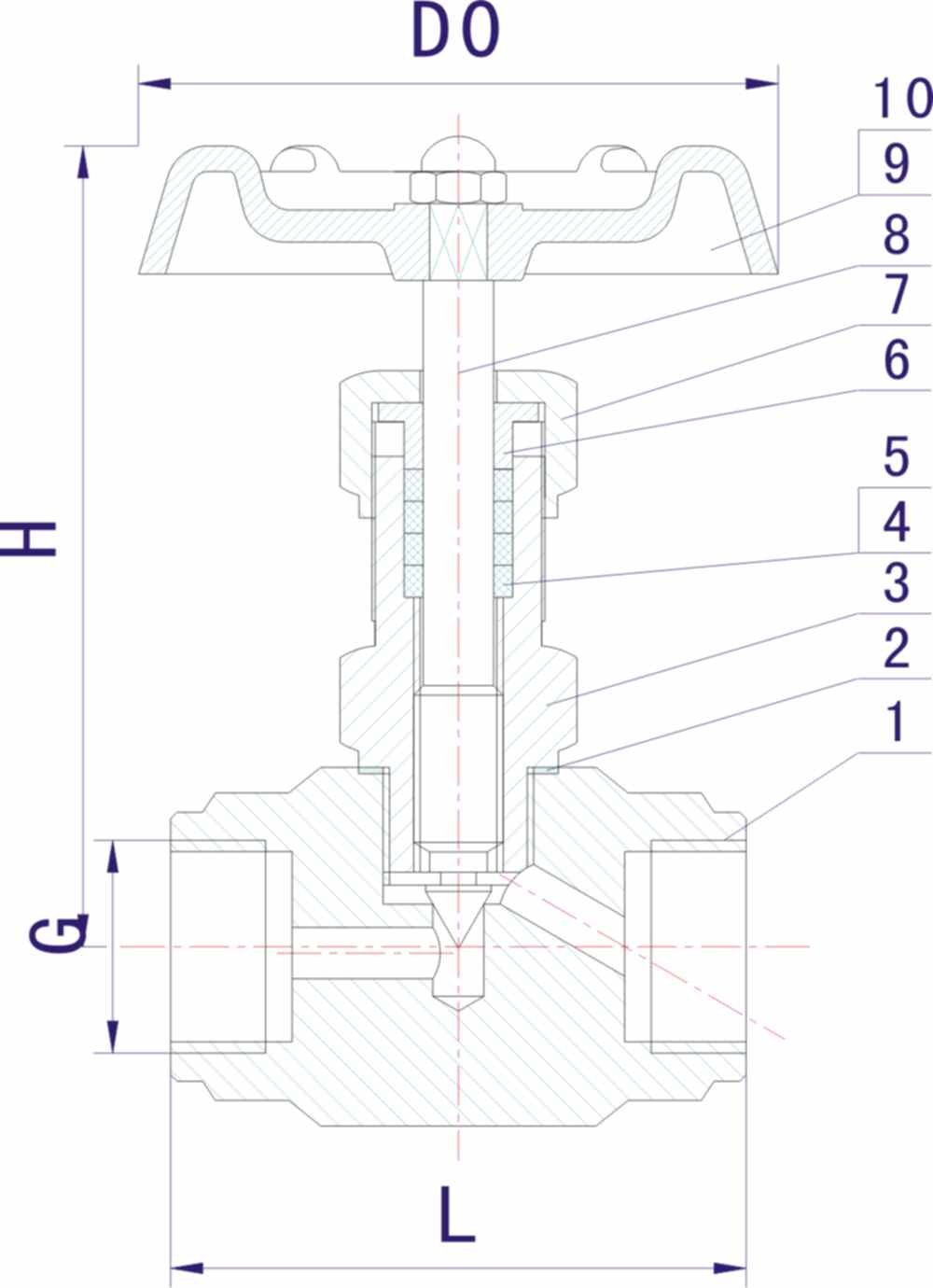

【內螺紋針型閥產品結構圖】
【內螺紋針型閥零部件材料】
|
零件名稱 |
閥桿、閥蓋 |
閥桿、閥瓣 |
填料 |
|
J13W-16P |
鉻鎳不銹鋼 |
鉻鎳不銹鋼 |
聚四氟乙稀、柔性石墨 |
|
J13W-16C |
優質碳鋼 |
鉻不銹鋼 |
【內螺紋針型閥外形尺寸】
|
公稱直徑DN(mm) |
管螺紋G |
尺 寸 |
重量 |
|
Do |
L |
H |
H1 |
d |
|
6 |
1/4 |
60 |
55 |
90 |
100 |
4 |
0.63 |
|
10 |
3/8 |
60 |
60 |
92 |
102 |
5 |
0.65 |
|
15 |
1/2 |
65 |
65 |
97 |
107 |
6 |
0.8 |
|
20 |
3/4 |
80 |
80 |
109 |
121 |
8 |
1.07 |
|
25 |
1 |
100 |
90 |
122 |
132 |
10 |
1.8 |
|
32 |
11/4 |
140 |
128 |
180 |
191 |
15 |
5.0 |
|
40 |
11/2 |
160 |
148 |
200 |
215 |
18 |
7.2 |
訂貨須知：
一、①內螺紋針型閥產品名稱與型號②內螺紋針型閥口徑③內螺紋針型閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門內螺紋針型閥型號，請按內螺紋針型閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
