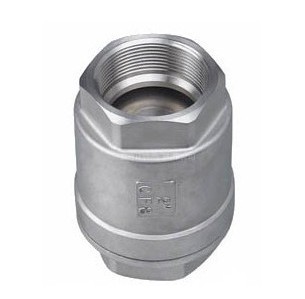

內螺紋立式止回閥
內螺紋立式止回閥產品介紹
內螺紋立式止回閥精度高，外觀美，造型小，帶有彈簧裝置。垂直與水平安裝均可等特點。主要適應管道系統中防止介質倒流使用。硅溶膠精密鑄造不銹鋼閥體。引進國外先進加工的工藝，結構合理、造型美觀。
內螺紋立式止回閥工作原理
內螺紋立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。內螺紋立式止回閥由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。
內螺紋立式止回閥結構圖
內螺紋立式止回閥外形尺寸
|
公稱通徑 DN(mm) |
ZG |
H |
L |
|
15 |
1/2 |
73 |
43 |
|
20 |
3/4 |
85 |
48 |
|
25 |
1 |
95 |
55 |
|
32 |
1-1/4 |
113 |
73 |
|
40 |
1-1/2 |
138 |
86 |
|
50 |
2 |
156 |
98 |
內螺紋立式止回閥產品特點
1、具有結構短、體積小、質量輕。
2、閥瓣關閉快速，水錘壓力小。
3、流道通暢，流體阻力小；動作靈敏，密封性能好。
4、安裝方便，可在水平、垂直兩個方向的管路上安裝。
5、閥板采用對偶板上加兩個扭力彈簧的設計，可使閥板自行速閉。
6、因速閉作用，可防止介質倒流，消除水錘作用強。
