礦用配水閘閥

首頁> 礦用配水閘閥
所屬系列： 閘閥系列
名稱： 礦用配水閘閥
型號： PZ1
檢索關鍵字： 手動礦用配水閘閥
銷售電話：021-59965667 59988753 圖文傳真：021-56467791

點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系!




礦用配水閘閥產品概述

礦用配水閘閥具有重量輕、結構簡單、操作方便、密封性能好等優點，可供礦山井下水泵房各吸水井配水之用。PZ1型配水閘閥是在PZ型的基礎上進行的改進設計，該型配水閘閥具有重量輕、結構簡單、操作方便、密封性能好等優點，可供礦山井下水泵房各吸水井配水之用。

礦用配水閘閥型號說明

礦用配水閘閥采用說明

水泵房底板標高和水倉（或配水巷）入口標高之高差H與連接桿長度h值，本設計考慮四種情況，如下表所示：(單位：毫米)
H
5000
4500
4000
3500
h
PZI
400
3765
3265
2765
2265
500
PZI
600
3497
2997
2497
1997
800
PZI
1000
3100
2600
2100
1600
PZ1
1200
3040
2540
2040
1540
各采用和使用單位，根據實際情況選用，如訂貨時能提出h值，則按訂貨單位要求加工，否則連接桿長度按H=5000時供貨，連接桿的一端的法蘭根據實際需要的h值在現場焊接。本配水閘閥所帶的法蘭短管，如使用單位不需要，訂貨適應說明。

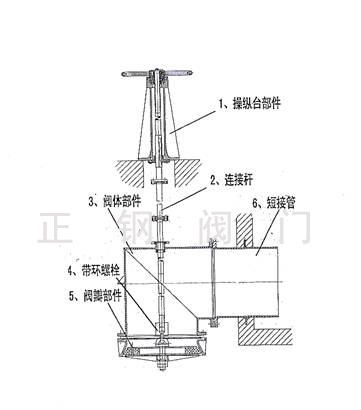

礦用配水閘閥產品結構圖

礦用配水閘閥安裝尺寸


Dg
D
D1
D2
D3
D4
d
φ
H1
H2
h1
h2
h3
h4
a1
a2
b1
b2
C
C1
C2
n×d
2×
d1
n×
d2
n×
d3
PZI-400
400
540
495
535
85
120
35
500
750
988
250
462
723
1250
300
300
400
400
410
190
70
4×Ø19
2×Ø15
4×Ø17
16×Ø23
PZI-500
500
640
600
640
85
120
35
600
750
988
300
512
673
1250
300
300
400
400
470
230
70
4×Ø19
2×Ø15
4×Ø17
16×Ø23
PZI-600
600
760
705
755
100
136
42
600
750
1065
350
602
968
1250
300
300
400
400
520
360
80
4×Ø19
2×Ø15
6×Ø17
20×Ø25
PZI-800
800
960
920
975
100
135
42
600
750
1065
450
702
868
1250
300
300
400
400
625
360
80
4×Ø19
2×Ø15
6×Ø17
24×Ø30
PZI-1000
1000
1160
1120
1175
115
160
50
700
900
1265
550
842
1119
1500
400
400
500
500
720
450
100
4×Ø19
2×Ø15
6×Ø17
28×Ø30

型號
操縱臺
閘閥
短管
操作
行程
質量(Kg)
B
B1
D2
d1
D1
H
H1
B2
B3
B4
B5
d2
D3
H2
H3
D
L1
帶短管
無短管
PZ2-1200
500
400
250
22
700
900
1296
780
652
40
120
23
1375
1080
1106
1200
650
396
1446
1221

礦用配水閘閥技術參數

型   號
PZI-400
PZI-500
PZI-600
PZI-800
PZI-1000
公稱直徑（毫米）
400
500
600
800
1000
介  質
水
介質溫度
常     溫
操作行程（毫米）
216
216
290
290
314
壓力（公斤力/厘米2）
工作壓力
1
試驗壓力
2.5
操縱方式
手 動 操 作
制造工藝
鑄造/焊接
重量（公斤）
帶法蘭短管
370
450
637
851
1431
不帶法蘭短管
289
345
494
656
1122
　備注
PZ1-800、PZ1-1000、PZ1-1200為直角鋼板焊接鑄造組合形式
